EX-バイオクリーンダイヤフラムバルブ

新シール構造の採用により漏洩防止性能を更に強化！！

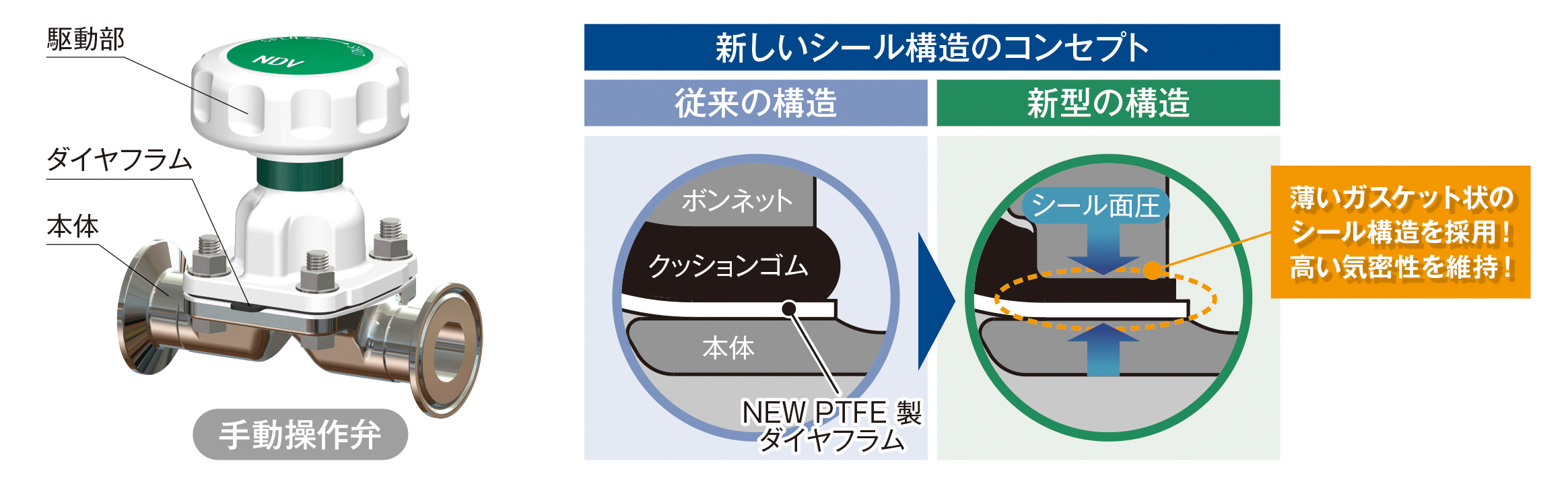

新しいシール構造の概要と製品特長

本製品は、従来の医薬等関連設備向け製品であるバイオクリーンダイヤフラムバルブシリーズを発展させた、新シール構造による次世代型ダイヤフラムバルブです。

①外部シール性能の向上により気密性がUP！

新しいシール構造により従来品と同等以上の高い気密性を維持します。
従来品比で最大約17%の外部シール性能向上を確認しています。(*1)

②ダイヤフラム交換の作業性向上によりメンテナンス性がUP！

外部シール箇所の構造変更によりメンテナンス時の組付け作業時間を短縮できます。
メンテナンス組付け時に従来推奨していた増し締め作業、芯出し作業を省略可能です。

③従来品の優れた性能・品質を受け継ぐ次世代型のダイヤフラム

従来品同一の接液部性能を有します。
弁座シール性能と耐久性能は、従来品を受け継ぎ高いパフォーマンスを発揮します。社内試験において、15万回の開閉性能を確認しています。(*1)
既設のバルブ本体と互換性があります。ハードユース箇所のアップグレードも容易であり、環境負荷低減にも寄与します。

④日本国内トップメーカーとして安心・安全な製品をご提供

従来品同一の接液部性能を有します。
ダイヤフラム締結部の増し締めを省略できる構造でありながら、緊急時は増し締め対応可能な構造です。
国内原子力発電所で半世紀以上実績のある原子力プラント用ダイヤフラムバルブの安全技術を応用しています。
従来品同様の各安全基準に適合しています。

標準ラインナップ

手動操作弁
アルミハンドルタイプ

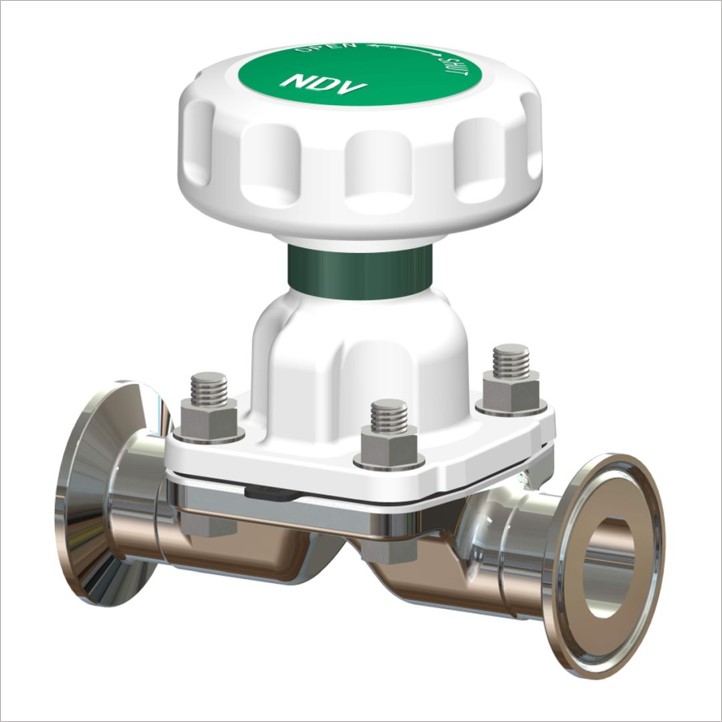

EXBC400形
手動操作弁
ステンレスハンドルタイプ

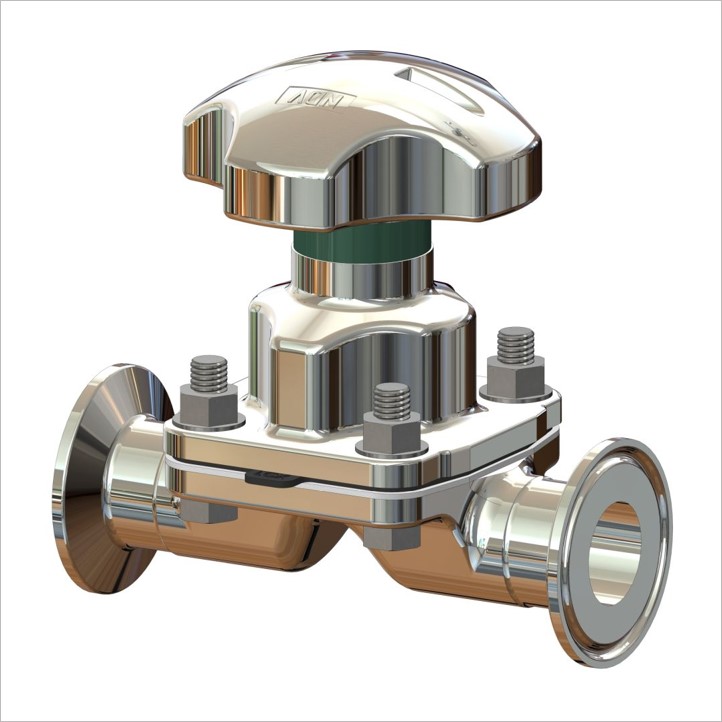

EXB400N形
空気操作式ON-OFF弁

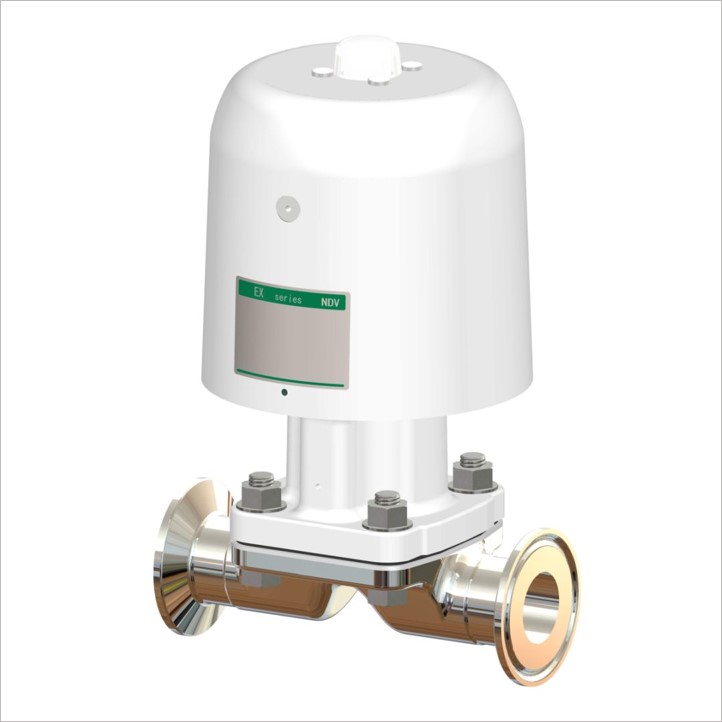

EXBPO1400NB形
空気操作式ON-OFF弁

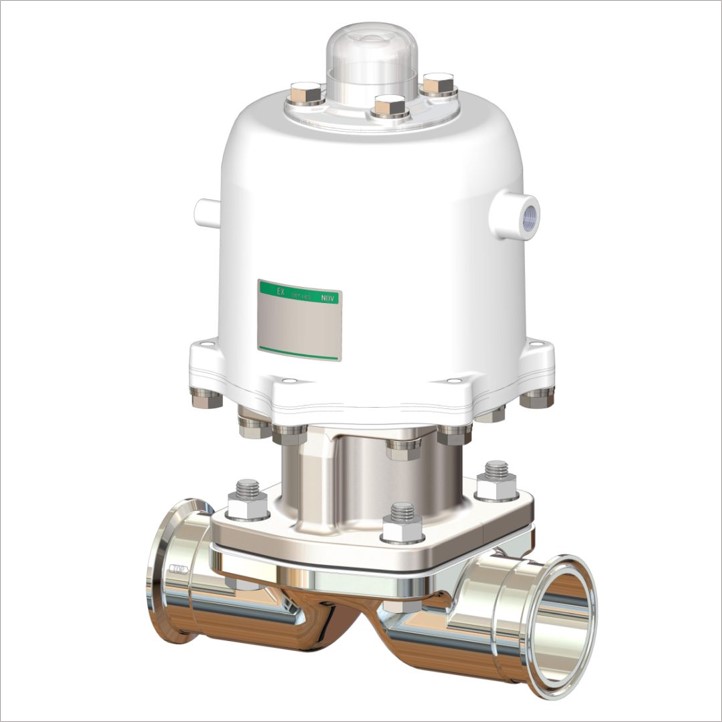

EXBPO1400N形

製作仕様

適用呼び径(DN): 15～100(4.0S)

本体材質: SUS316L、SCS16、CF3M、SCS13+PFA引ほか(*2)

表面処理: ＃400バフ研磨、電解研磨対応(ライニング部除く)

ダイヤフラム: 主要材質(接液部/非接液部)：NEW PTFE/EPDM+α(*3)、コード：TX/LCX

接続規格: フェルール、溶接継手、フランジ(*4)

*1：社内試験による参考値であり、保証値ではありません。
*2：従来品と同様、サンプリング弁や3方弁などの特殊本体も使用可能ですので、詳細検討の際は当社営業までお問合せください。
*3：EPDM+αはEPDMの耐熱性を向上させるため、当社が開発したものです。
*4：ISO、JIS、ANSI、ASME-BPE各種対応。但し、本体材質によって適用範囲は異なる場合があります。
